Разборные соединения-это устройство соединения трубопровода, основная роль-решить систему трубопроводов из-за изменений температуры, изменений местности, вибрации машины и ошибок установки, вызванных изменениями смещения и проблемами стресса трубопровода, чтобы обеспечить плавную работу клапанов и трубопроводов. Принцип демонтажа соединений заключается в использовании деформации эластичных компонентов для поглощения деформации трубопроводной системы, разложения напряжения внутри трубопроводной системы и уменьшения воздействия на клапан, чтобы обеспечить нормальное использование клапана. В то же время расширительная способность расширителя клапана может уменьшить силу на трубопроводе, уменьшить вибрацию и вибрацию трубопровода и повысить стабильность и безопасность системы. У нас есть профессиональная и опытная команда обслуживания, и наше сотрудничество поднимет вашу карьеру на более высокий уровень.

Категория:

Демонтаж суставов

Электронная почта:

Sales@successmach.com

Запрос

Рекомендовать

Описание

Техническая спецификация:

1. Дизайн и производство до EN1074/GB12465-05

Давление дизайна	Д	PN10-PN16
Размер конструкции	Д	DN100-DN3000
Мпа теста раковины	Т	1,5 x Расчетное давление
Усадите Мпа теста	Т	1,1 x Расчетное давление
Темп работы	Т	-10 ~~ 80℃
Средний	М	Вода

2. Фланец и сверление до EN1092-2.

3. анализ и тест для EN12266-3

4. Включая C2F,БФ,Б2Ф

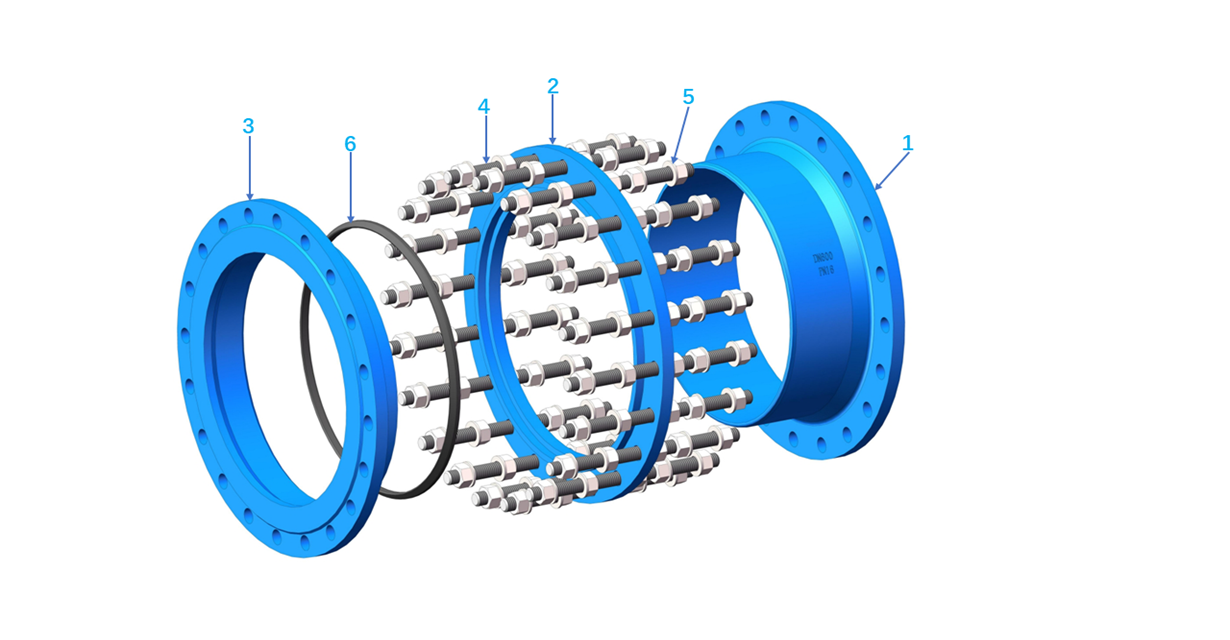

Материалы C2F"Детали:

Размеры C2F:

ДН	ПН	Л	△ L	Д	Pcd	Н-д	В
65	0,6	200	± 20	160	130	4-14
	1,0			185	145	4-19	19
	1,6			185	145	4-19	19
80	0,6	200	± 20	190	150	4-19
	1,0			200	160	8-19	19
	1,6			200	160	8-19	19
100	0,6	200	± 20	210	170	4-19
	1,0			220	180	8-19	19
	1,6			220	180	8-19	19
125	0,6	200	± 20	240	200	8-19
	1,0			250	210	8-19	19
	1,6			250	210	8-19	19
150	0,6	200	± 20	265	225	8-19
	1,0			285	240	8-23	19
	1,6			285	240	8-23	19
200	0,6	200	± 20	320	280	8-19
	1,0			340	295	8-23	20
	1,6			340	295	12-23	20
250	0,6	200	± 20	375	335	12-19
	1,0			395	350	12-23	22
	1,6			405	355	12-28	22
300	0,6	220	± 25	440	395	12-23
	1,0			445	400	12-23	24,5
	1,6			460	410	12-28	24,5
350	0,6	220	± 25	490	445	12-23
	1,0			505	460	16-23	24,5
	1,6			520	470	16-28	26,5
400	0,6	220	± 25	540	495	16-23
	1,0			565	515	16-28	24,5
	1,6			580	525	16-31	28
450	0,6	220	± 25	595	550	16-23
	1,0			615	565	20-28	25,5
	1,6			640	585	20-31	30
500	0,6	220	± 25	645	600	20-23
	1,0			670	620	20-28	26,5
	1,6			715	650	20-34	31,5
600	0,6	240	± 25	755	700	20-28	30
	1,0			780	725	20-31	30
	1,6			840	770	20-37	36
700	0,6	240	± 25	860	810	24-28	32
	1,0			895	840	24-31	32,5
	1,6			910	840	24-41	39,5
800	0,6	350	± 30	975	920	24-31	34
	1,0			1015	950	24-34	35
	1,6			1025	950	24-41	43
900	0,6	350	± 30	1075	1020	24-31	36
	1,0			1115	1050	28-34	37,5
	1,6			1125	1050	28-41	46,5
1000	0,6	350	± 30	1175	1120	28-31	36
	1,0			1230	1160	28-37	40
	1,6			1255	1170	28-41	46,5
1200	0,6	370	± 30	1405	1340	32-34	40
	1,0			1455	1380	32-41	45
	1,6			1485	1390	32-50	57
1400	0,6	370	± 30	1630	1560	36-37	44
	1,0			1675	1590	36-44	46
	1,6			1685	1590	36-50	60
1600	0,6	380	± 30	1830	1760	40-37	48
	1,0			1915	1820	40-50	49
	1,6			1930	1820	40-57	65
1800	0,6	380	± 30	2045	1970	44-41	50
	1,0			2115	2020	48-50	52
	1,6			2130	2020	44-57	70
2000	0,6	400	± 30	2265	2180	48-44	54
	1,0			2325	2230	48-50	55
	1,6			2345	2230	48-62	75
2200	0,6	400	± 30	2475	2390	52-44	60
	1,0			2550	2440	52-56
	1,6			2555	2440	52-62
2400	0,6	400	± 30	2685	2600	56-44	62
	1,0			2760	2650	56-56
	1,6			2765	2650	56-62
2600	0,6	450	± 40	2905	2810	60-50	64
	1,0			2960	2850	50-56
	1,6			2965	2850	60-62
2800	0,6	450	± 40	3115	3020	64-50	68
	1,0			3180	3070	64-56
	1,6
3000	0,6	450	± 40	3315	3220	68-50	70
	1,0			3405	3290	68-62
	1,6
