Принцип работы и классификация обратного клапана

Время выпуска:

Jun 21,2024

Обратный клапан является своего рода клапан, используемый для управления потоком средств массовой информации, он имеет важную роль предотвращения обратного потока средств массовой информации и защиты безопасности оборудования. Его принцип работы заключается в том, чтобы полагаться на среду самого давления и катышкы веса для достижения открытия и закрытия государства, когда среда течет в клапан в указанном Направление, давление потока над давлением отверстия задерживающего клапана, диск будет нажат открытым под действием жидкого давления, средства массовой информации ровно Плавный 。

Обратный клапан является своего рода клапан, используемый для управления потоком средств массовой информации, он имеет важную роль предотвращения обратного потока средств массовой информации и защиты безопасности оборудования. Его принцип работы заключается в том, чтобы полагаться на среду самого давления и катышкы веса для достижения открытия и закрытия государства, когда среда течет в клапан в указанном Направление, давление потока над давлением отверстия задерживающего клапана, диск будет нажат открытым под действием жидкого давления, средства массовой информации ровно Плавный, И наоборот, когда трубопровод средний обратный поток, клапан будет вытолкнут на уплотняющее место под давлением жидкости, клапан закрыт, тем временем он отсекает поток среды в трубопроводе.

Согласно различной структуре, обратный клапан можно грубо разделить на четыре вида:Подъемный обратный клапан, Обратный клапан качания,Дроссельный обратный клапанИ мембранный обратный клапан:

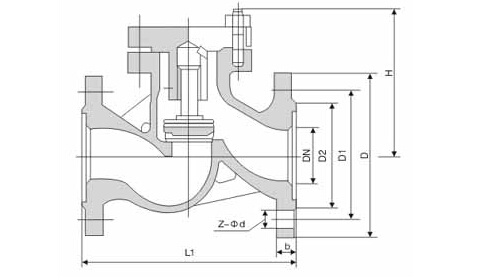

1, обратный клапан подъема: это обратный клапан, что его диск делает движение подъема вдоль центральной линии седла клапана, по сравнению с другими типами обратных клапанов, ход обратного клапана подъема является самым коротким, и, таким образом, обратный клапан подъема может быть быстрым закрытым клапаном. Однако, если грязь попадает в механизм направления движения диска, диск может застрять или закрываться слишком медленно. Кроме того, при использовании с вязкими средами движение диска в его направляющих может быть замедлено.

Бесшумный обратный клапан также является своего рода обратным клапаном подъема.

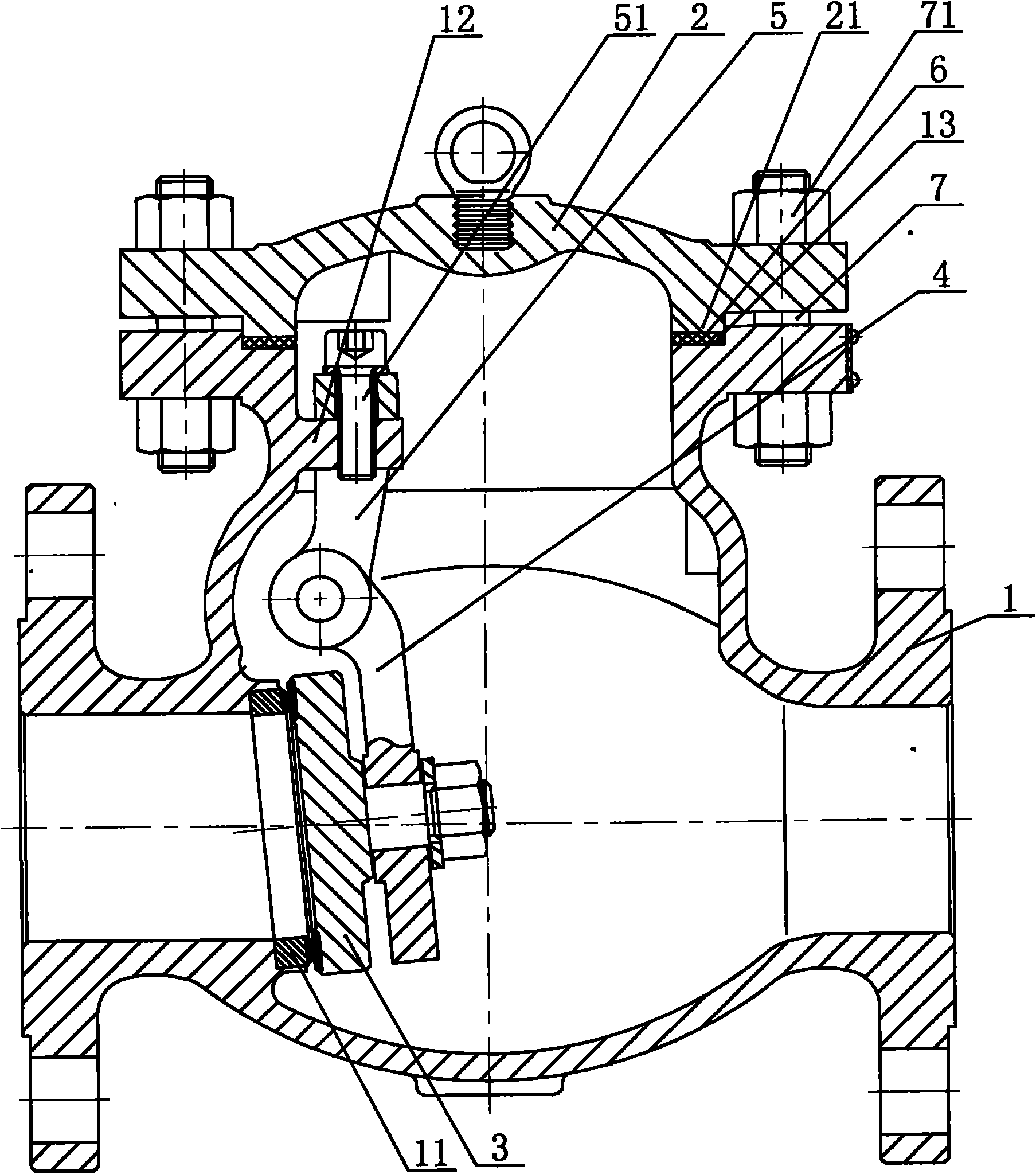

2、 Поворотный обратный клапан: диск клапана имеет дисковую форму, и диск клапана вращается вокруг фиксированного вала за пределами канала седла. Обратный клапан качания состоит из тела клапана, крышки клапана, диска клапана и штока клапана; канал клапана модернизирован, он имеет небольшое жидкое сопротивление. Уплотнительное кольцо обратного клапана сформировано с гибкой графитовой упаковкой или нержавеющей сталью под высокой температурой и высоким давлением, оно через давление средств массовой информации для того чтобы отжать уплотнение для того чтобы достигнуть запечатывания, поэтому выше давление средств массовой информации лучшее запечатывание.

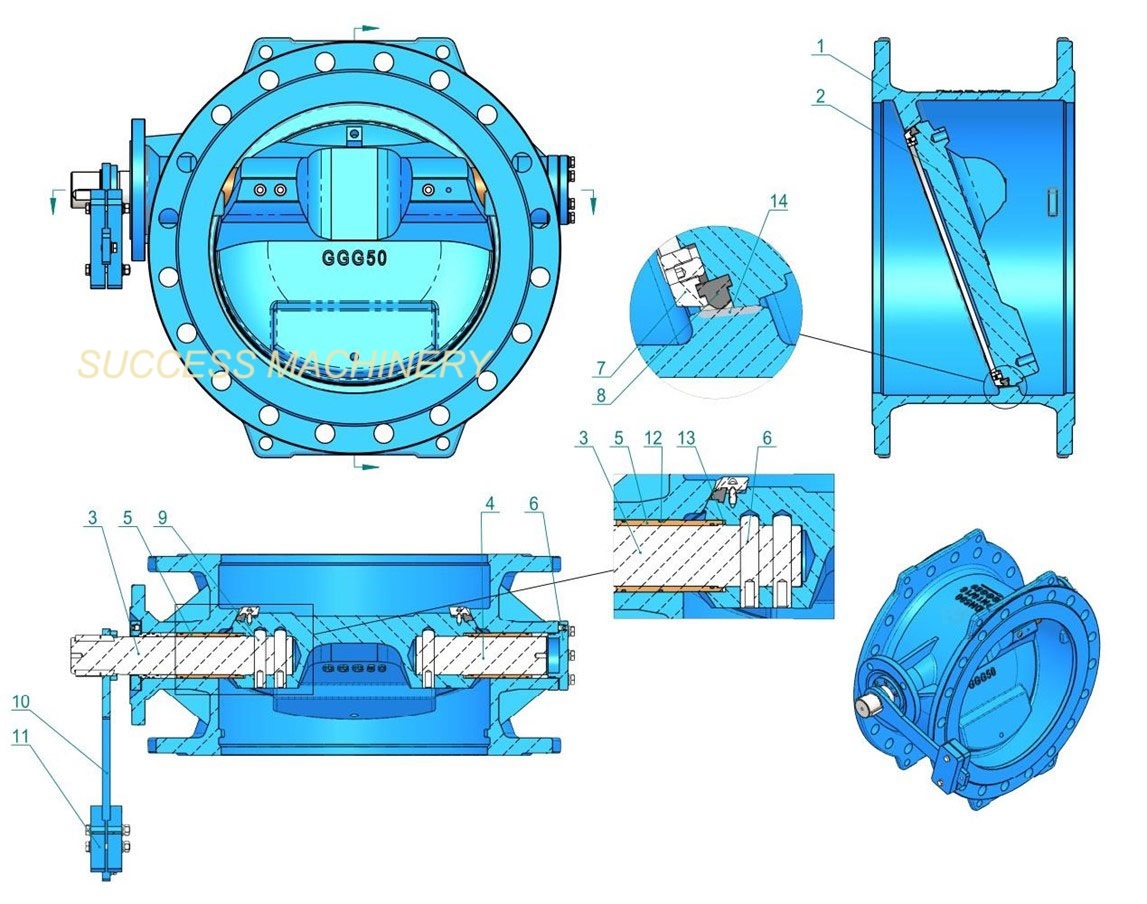

3, обратный клапан-бабочка: форма похожа на дроссельный клапан, его седло наклонено, вал клапана установлен горизонтально и расположен в центральной линии канала клапана выше, так что нижняя часть области диска под валом больше, чем верхняя часть. Когда средство останавливает пропускать или обратный поток, плита бабочки вращает к месту клапана своим собственным весом и действием средства обратного потока. Конструкция этого обратного клапана проста, но уплотнение плохое. Обратный клапан-бабочка обычно используется в случае, когда обратный клапан не может соответствовать требованиям.

4、 Мембранный обратный клапан: существует множество структурных форм, они используют диафрагму в качестве открывающих и закрывающих частей, благодаря своим характеристикам гидроудара, простой конструкции, низкой стоимости, мембранный обратный клапан развивается очень быстро в последние годы, Но используя температуру и давление задерживающий клапан диафрагмы ограничены материалом диафрагмы. Мембранный обратный клапан подходит для легкой для производства трубы водяного удара, диафрагма может быть очень хороша для устранения водяного удара. Когда среда течет назад, она обычно используется в низкотемпературном и нормальном температурном трубопроводе, особенно подходит для водопровода. Максимальный калибр может достигать более DN2000 мм.

Вышеуказанные типы обратных клапанов в виде соединения можно разделить на резьбовое соединение, фланцевое соединение, сварное соединение и зажатое соединение. Описание соединений клапанов можно найти в https://www.successmach.com/news_details/18.html
