Принцип структуры и рабочие характеристики вафли двойной пластинчатый обратный клапан

Время выпуска:

Jun 22,2024

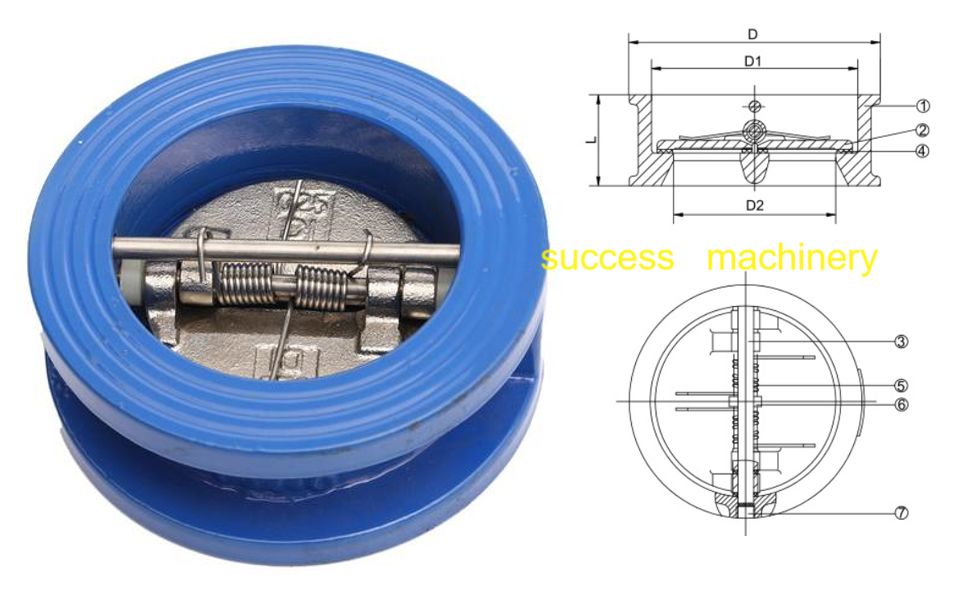

Вафельный двойной пластинчатый обратный клапан является своего рода вафельным обратным клапаном, а также является своего рода поворотным обратным клапаном, только он имеет двойную пластину, его ход закрытия пластины короткий, есть подпружиненный клапан, который может значительно уменьшить явление гидроудара.

Вафельный двойной пластинчатый обратный клапан-это своего рода вафляОбратный клапан, А также является своего родаПоворотный обратный клапан, Только у него двойная пластина, ход закрытия пластины короткий, есть подпружиненный, что может значительно уменьшить явление гидроудара. Его уплотнительная поверхность может быть корпусом наплавки износостойких материалов или резиновой подкладкой. Вафельный двойной пластинчатый обратный клапан имеет широкий спектр применения и надежное уплотнение. Это автоматический клапан, и его не нужно управлять вручную. Вафельные двойные пластинчатые обратные клапаны широко используются в нефтегазовых, химических, водопроводных, ирригационных и водоочистных трубопроводах для предотвращения обратного потока среды и защиты насосов и двигателей.

Принцип работы обратного клапана с двойной пластиной: когда жидкость начинает течь, пластины клапана открываются под давлением жидкости, действующим в центре уплотнительной поверхности. Когда скорость потока замедляется, автоматическая реактивная сила пружины заставляет клапан закрываться и приближаться к седле клапана, уменьшая расстояние и время хода закрытия. Когда обратный поток жидкости, пластины постепенно приближаются к седле клапана, динамический отклик клапана затем значительно ускоряется, уменьшая воздействие явления водяного удара, чтобы достичь неударного закрытия.

При закрытии действие точки действия пружинной силы заставляет верхнюю часть клапанных пластин закрываться первым, предотвращая корень явления укуса клапанных пластин, так что клапан может поддерживать более длительный период времени целостности уплотнения.

Этот клапан соотвествует АПИ 594, для большинств диаметров, лицом к лицу размер этого клапана только 1/4 из обычного клапана, вес 15% до 20% из обычного клапана. По сравнению с обычными обратными клапанами, конструкция обратного клапана с двойной пластиной вафли обычно прочнее, легче, меньше, эффективнее и дешевле. В виду того что легко снести и отрегулировать и требует только одного набора болтов крепления фланца, некоторые части также сохранены во время установки, сохраняя установки и расходов по профилактическому обслуживанию.
