Общие формы уплотнительной поверхности фланца

Время выпуска:

Aug 24,2024

Общие формы фланца уплотнительной поверхности имеют плоский фланец 、 выпуклый и вогнутый фланец 、 язычок и канавка фланец.

Общие формы уплотнительной поверхности фланца

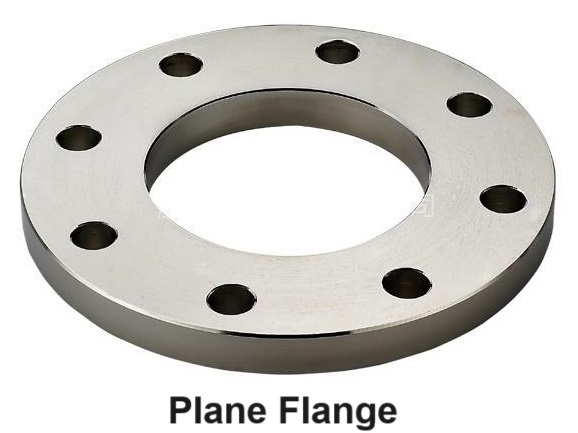

1 、 Плоский фланец

Уплотнительная поверхность этого вида фланца представляет собой гладкую плоскость, иногда также в уплотнительной поверхности обрабатывается двумя интерфейсами для треугольной концентрической круглой канавки (широко известной как ватерлиния).

Благодаря простой конструкции и легкой обработке она удобна для строительства антикоррозионной футеровки, но эта уплотнительная поверхность имеет большую площадь Контакты с прокладкой (особенно с широким фланцем для трубопровода), требуемое усилие сжатия большое, и прокладка не подходит для позиционирования во время установки. После предварительного натяжения прокладка легко растягивается или перемещается в обе стороны.

Выпуклый фланец относится к разновидности плоского фланца.

2 、 Выпуклый и вогнутый фланец

Уплотнительная поверхность этого фланца состоит из вогнутой поверхности и выпуклой поверхности, прокладка размещается на вогнутой поверхности, по сравнению с плоским фланцем, прокладку на фланце вогнуто-выпуклой поверхности нелегко выдавить, ее легко выровнять при сборке, И диапазон рабочего давления шире, чем у плоского фланца, который используется в случаях требований к уплотнению более строгие. Однако для оборудования с высокой рабочей температурой и большим диаметром уплотнения все еще существует вероятность того, что прокладка будет выдавлена при использовании этого вида уплотнительной поверхности.

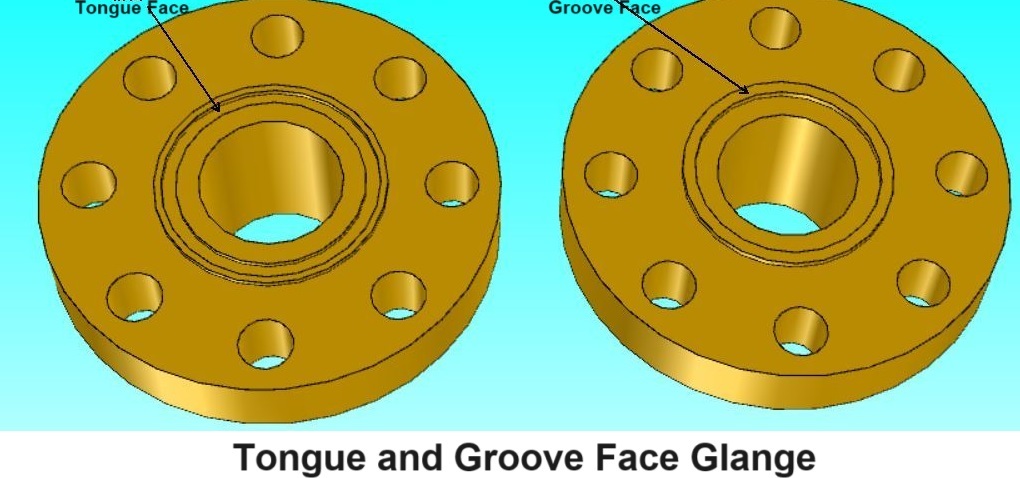

3 、 Фланец с язычком и канавкой

Уплотнительная поверхность фланца состоит из поверхности языка и паза и поверхности паза, который нужно соответствовать, набивка помещена в паз, как с вогнутым и выпуклым поверхностным фланцем, фланец языка и паза поверхностный не будет прессован в паз, зона обжатия минимальна (Всего 52-68% плоского фланца и фланца вогнутой и выпуклой поверхности), а прокладка подвергается равномерной силе. Поскольку прокладка и среда не находятся в прямом Контакты, среднее коррозионное воздействие и механизм давления инфильтрации влияния минимума могут использоваться для высокого давления, легковоспламеняющихся, взрывоопасных, токсичных сред и других требований к уплотнению в строгих случаях. Установка прокладки этой уплотнительной поверхности в хорошем выравнивании, обработка уплотнительной поверхности и замена прокладки сложнее.
