Шаровые клапаны Bellow большого калибра

Время выпуска:

Aug 27,2024

Сильфонные запорные клапаны большого диаметра подвержены нестабильности во время использования из-за длительного хода сильфона, что вызывает трение между внутренней стенкой сильфона и штоком клапана и влияет на срок службы сильфона. Кроме того, плоский ключ, который направляет шток для перемещения в осевом направлении и предотвращает вращение штока, часто легко повреждается из-за повышенного вертикального осевого напряжения сдвига, вызванного чрезмерным открытием клапана. В соответствии с условиями работы разработан новый тип сильфонных вентилей большого диаметра.

Шаровые клапаны Bellow большого калибра

1. Обзор

В петролеуме и химических установках, предотвратить передачу утечки вредных, токсических или огнеопасных жидкостных средств массовой информации, нормальный вентиль сильфона пользы трубопровода часто. Однако шаровые клапаны большого диаметра сильфона подвержены нестабильности во время использования из-за длительного хода сильфона, что вызывает трение между внутренней стенкой сильфона и штоком клапана и влияет на срок службы сильфона. Кроме того, плоский ключ, который направляет шток для перемещения в осевом порядке и предотвращает вращение штока, часто легко повреждается из-за повышенного вертикального осевого напряжения сдвига, вызванного чрезмерным открытием клапана. В соответствии с условиями работы разработан новый тип сильфонных вентилей большого диаметра.

2. Структурные характеристики

Сильфонный шаровой клапан большого диаметра в основном состоит из корпуса клапана, заслонки клапана, штока клапана, сильфона и капота с сальниковой коробкой и другими деталями. Между корпусом клапана и капотом находится удлинительная трубка, соединенная шпилькой для формирования расширенной полости клапана. Нижняя часть штока клапана расположена в полости клапана, а его конец крепится к заслонке клапана с помощью встречной гайки. Верхняя часть штока проходит через сальник на капоте, а внешне резьбовая часть верхней части штока зацепляет гайку штока. Гайка штока зафиксирована в отверстии места верхней части капота с соединением подшипника и сальника подшипника. Маховик соединен с квадратной головкой гайки стержня квадратным отверстием. Подъем штока ограничен капотом. Боннет соединен с верхней частью гайки стержня с внутренними потоками, и боннет, гайка стержня и маховичок заперты и зафиксированы вместе с круглой гайкой которая включает с внешними потоками на боннет. Упаковка помещена в коробку упаковки и надувается сальником упаковки для поддержания первоначального уплотнения упаковки шарового клапана и предотвращения утечки жидкостной среды.

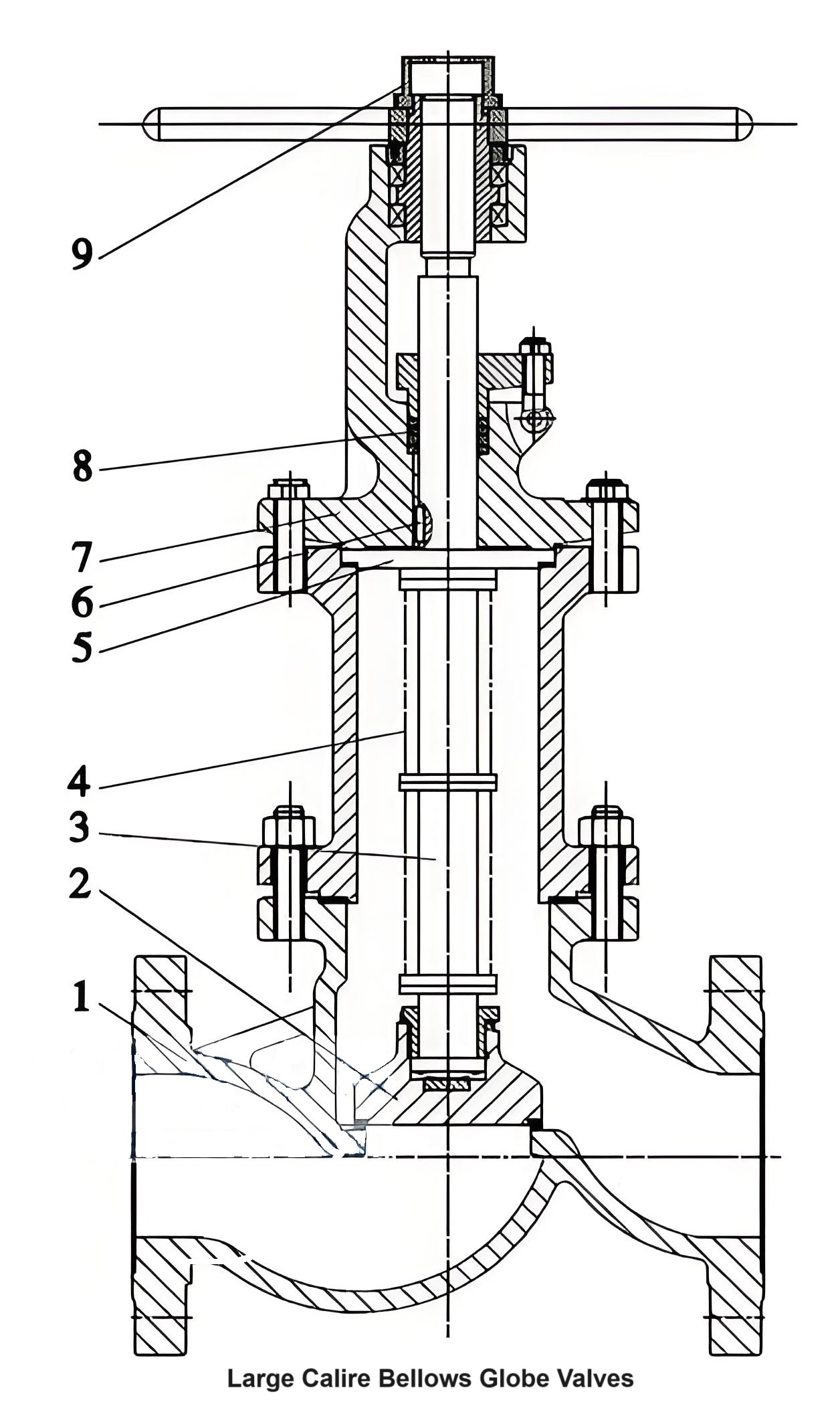

1 、 Корпус 2 、 Пластина 3 、 Сдвиг 4 、 Сильфон 5 、 Соединительный фланец 6 、 Плоский ключ 7 、 Boneet 8 、 Упаковка 9 、 Шляпа крышки

3. Производительность

Клапан сильфона большого диаметра представляет собой узел сильфона, добавленный к стержневой части обычной полости шарового клапана для предотвращения отказа уплотнения штока. Сильфонное уплотнение и уплотнение упаковки работают вместе, образуя двойное уплотнение, обеспечивая надежность осевого динамического уплотнения. Упаковка прональна к утечке во время пользы долгого времени, конструкция принимает нагруженный механизм обжатия упаковки для того чтобы сделать уплотнение упаковки более прочным и надежным. Земной вентиль сильфона большого диаметра принимает 2 раздела сильфона последовательно, который не только обеспечивает требование к хода, но также предотвращает сильфон от дестабилизировать. Для того, чтобы предотвратить сильфон от скручивания во время открытия и закрытия клапана, анти-вращение плоский ключ установлен на шток клапана. Плоский ключ имеет как антивращающиеся, так и направляющие функции. Во время процесса отверстия клапана, плоский ключ подлежит и горизонтальному стрессу ножниц в направлении анти -- вращения и вертикальному стрессу ножниц в направлении ограничения, которое делает его весьма легким быть поврежденным. Поэтому в верхней части штока клапана добавляется гайка с колпачком, чтобы ограничить положение открытия клапана и уменьшить усилие на плоский ключ.

4. Заключение

Путем принятие сильфона комбинации, нормальный вентиль сильфона большого диаметра разрешает проблему ссадины стены трубы причиненного нестабильностью сильфона с слишком длинным ходом, и также разрешает проблему исключать аксиальное вертикальное напряжение ножниц плоского ключа.
